Ferro Fósforo

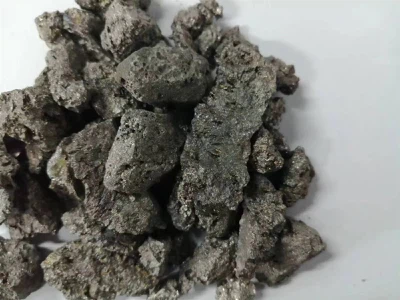

Ferro Fósforo (fórmula química: Fe₃P, frequentemente abreviado como FeP) é uma liga de ferro composta de ferro (Fe) e fósforo (P), com teor de fósforo variando normalmente de 20% a 35%. Ao contrário do fósforo puro (altamente tóxico e volátil), o ferrofósforo é estável, fácil de manusear e-econômico-tornando-o a fonte preferida de fósforo para siderurgia, fundição e produção de ligas especiais.

A liga FeP é fabricada por fundição pirometalúrgica, utilizando minério de fósforo (apatita ou fosforita), minério de ferro e coque como matéria-prima. O processo tem duas rotas principais:

 Método de Forno Elétrico a Arco (EAF):Fundição em alta-temperatura (1.500–1.600 graus) de minérios mistos, produzindo ferro fósforo de alta-pureza (P maior ou igual a 30%) com baixas impurezas-adequado para ligas de precisão.
 Método de alto-forno:Co-fundição com produção de ferro, produzindo ferrofósforo de baixa-a{2}}pureza média (P=20–25%) a custo mais baixo-ideal para produção de aço a granel.

Ambos os processos convertem o fósforo elementar tóxico em Fe₃P estável, eliminando riscos de manuseio e garantindo a liberação uniforme de fósforo no metal fundido.

Observação crítica: o conteúdo de fósforo determina diretamente a funcionalidade-graus P mais altos aumentam a resistência ao desgaste, mas podem aumentar a fragilidade; graus P mais baixos equilibram resistência e ductilidade para aço estrutural.

A capacidade do Ferro Fósforo de controlar o conteúdo de fósforo e melhorar as propriedades do metal o torna indispensável nas principais indústrias:

Siderurgia: Desoxidação e Fortalecimento de Ligas

Auxiliar de Desoxidação:

Em aço estrutural de baixa{0}}liga, a adição de 0,2–0,5% de ferrofósforo com baixo-fósforo (20–25% P) funciona com o ferrossilício para remover o oxigênio residual (O) de 50–70 ppm para menos ou igual a 25 ppm. O fósforo reage com O para formar P₂O₅ estável, que se combina com SiO₂ para formar escória de baixo ponto de-ponto de fusão-(fácil de remover), reduzindo as inclusões de óxido em 30%.

Fortalecimento da Liga:

Para aços de alta{0}}resistência (por exemplo, aço para estruturas automotivas), a adição controlada de fósforo (0,05–0,1% via ferrofósforo) aumenta a resistência à tração em 10–15% e o limite de escoamento em 8–12%-sem sacrificar a ductilidade (o alongamento permanece maior ou igual a 20%).

Aço resistente:

A adição de 0,06 a 0,12% de P via meio -fósforo ferrofósforo (25 a 30% de P) forma uma película densa de óxido de Fe-P nas superfícies de aço, melhorando a resistência à corrosão em 50% em comparação com o aço estrutural comum-usado em pontes, ferrovias e estruturas externas.

Fundição: Melhoria da Fluidez e Resistência ao Desgaste

Fundição de ferro cinzento:

O-fósforo médio FeP (25–30% P) adicionado de 0,3–0,6% melhora a fluidez do ferro fundido em 15–20%, permitindo a fundição de peças complexas-de paredes finas (por exemplo, carcaças de bombas, corpos de válvulas) com defeitos mínimos de contração. Também aumenta a dureza da superfície em 20–25%, aumentando a resistência ao desgaste dos componentes mecânicos.

Ajuste de ferro dúctil:

Em virabrequins de ferro dúctil, vestígios de fósforo (0,02–0,04% por meio de FeP com baixo teor de-fósforo) reduzem a "degeneração de nódulos" em seções espessas, garantindo tenacidade uniforme em toda a peça fundida.-as taxas de sucata caíram de 6% para 2% em uma fundição europeia.

Ligas Especiais: Desgaste e Resistência ao Calor

Ligas-resistentes ao desgaste:

FeP com alto teor de-fósforo (30–35% P) é um componente-chave das ligas de Fe-P-C (usadas em revestimentos de britadores e caçambas de escavadeiras). A adição de 8–12% P forma fases duras de Fe₃P (dureza maior ou igual a 900 HV), tornando a liga 3x mais resistente ao desgaste-do que o aço manganês.

Ligas-resistentes ao calor:

Em ligas de Fe-Cr-P para peças de fornos, o fósforo (5–8% via ferro fósforo) melhora a resistência à oxidação em 800–900 graus, prolongando a vida útil dos componentes em 40% em comparação com o aço-Cr sozinho.

Tag: ferro fósforo, fabricantes, fornecedores, fábrica de ferro fósforo na China
